Vad står PA6 för? Polyamid 6 Förklarat

Vad står PA6 för?

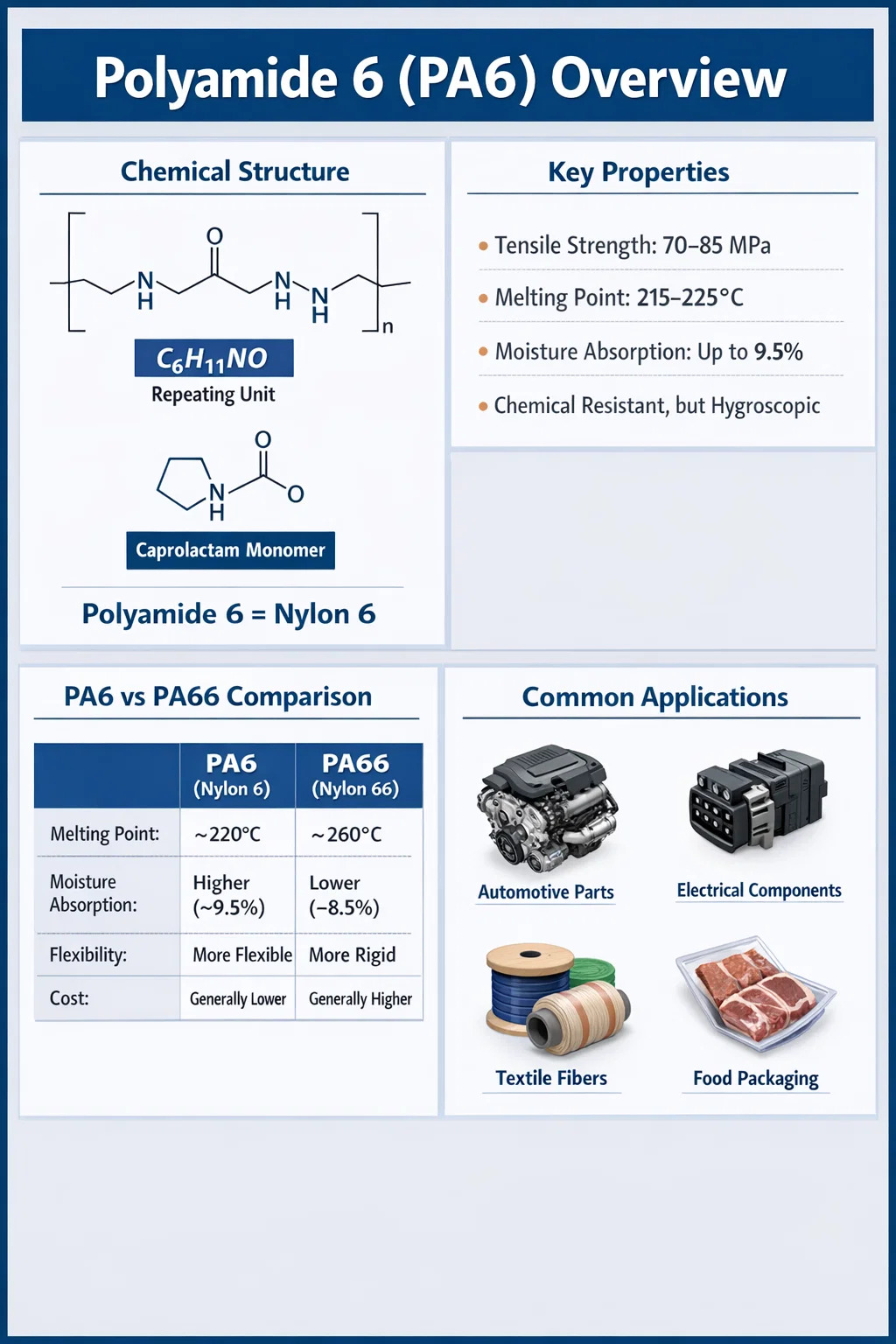

PA6 står för Polyamid 6 , en semikristallin termoplastisk polymer framställd genom ringöppningspolymerisation av kaprolaktam. Den tillhör den bredare nylonfamiljen och är en av de mest använda tekniska plasterna i världen. "6" hänvisar till de sex kolatomerna i den upprepade monomerenheten härledd från kaprolaktam (C6H11NO). PA6 kallas också vanligtvis för Nylon 6, och båda termerna beskriver samma basmaterial.

I industriella och tekniska sammanhang används PA6 och Polyamid 6 omväxlande. Du hittar det märkt som PA6 i tekniska datablad, som Nylon 6 i kommersiella produktlistor och ibland som polykaprolaktam i vetenskaplig litteratur. Oavsett märkning hänvisar alla dessa namn till samma polymerryggradsstruktur definierad av upprepade amidbindningar (-CO-NH-) längs polymerkedjan.

Globalt sett är Polyamid 6 en av de mest konsumerade tekniska termoplasterna. Årlig produktionsvolym överstiger 4 miljoner ton , och materialet är en integrerad del av industrier som sträcker sig från fordon och elektronik till textilier och livsmedelsförpackningar. Att förstå vad PA6 står för är bara utgångspunkten - dess kemi, prestandaegenskaper och bearbetningsbeteende definierar varför den har blivit så kommersiellt dominerande.

Kemin bakom polyamid 6

Polyamid 6 syntetiseras genom den hydrolytiska ringöppnande polymerisationen av e-kaprolaktam, en cyklisk amid. Denna process skiljer sig fundamentalt från Polyamid 66 (PA66), som görs genom kondensationspolymerisation av två separata monomerer - hexametylendiamin och adipinsyra. Det enmonomeriska ursprunget hos PA6 ger den en mer enhetlig och något mer flexibel kedjestruktur jämfört med PA66.

Amidgruppen (-CONH-) som upprepas längs PA6-ryggraden är ansvarig för många av dess nyckelegenskaper, inklusive:

• Stark intermolekylär vätebindning, vilket bidrar till mekanisk styvhet och hög smältpunkt
• Affinitet för vattenmolekyler, vilket leder till fuktabsorption (hygroskopicitet) som påverkar dimensionsstabiliteten
• Kemisk beständighet mot oljor, fetter, bränslen och de flesta organiska lösningsmedel
• Mottaglighet för starka syror och baser, som kan hydrolysera amidbindningen

Graden av kristallinitet i polyamid 6 sträcker sig vanligtvis från 35 % till 45 % , beroende på bearbetningsförhållandena. Högre kristallinitet korrelerar med större styvhet, styrka och kemisk beständighet, medan lägre kristallinitet förbättrar slagtålighet och flexibilitet. Denna balans kan justeras genom kärnbildningsmedel, kylhastigheter och glödgningsprotokoll under tillverkning.

Molekylvikten för kommersiella PA6-kvaliteter varierar avsevärt. Standardformsprutningskvaliteter har typiskt antal medelmolekylvikter (Mn) i intervallet 15 000 till 40 000 g/mol , medan varianter av fiber- och filmkvalitet kan nå högre molekylvikter för att möta specifika drag- och töjningskrav.

Viktiga fysiska och mekaniska egenskaper hos PA6

Prestandaprofilen hos Polyamid 6 gör den till en av de mest mångsidiga tekniska termoplasterna som finns. Följande tabell sammanfattar typiska egenskaper för ofylld, standardkvalitet PA6 i torrt-som-gjutet (DAM) tillstånd:

En egenskap som kräver noggrann uppmärksamhet är fuktupptagning. PA6 absorberar fukt från omgivningen och vid mättnad (balansfukthalt, eller EMC), förändras egenskaperna avsevärt. Draghållfastheten kan minska 20–30 % , medan slaghållfasthet och töjning vid brott förbättras. Detta innebär att PA6-delar testade i konditionerat tillstånd (vått) beter sig helt annorlunda än samma delar som testats direkt efter formning (torr). Ingenjörer måste ta hänsyn till detta när de designar för strukturella applikationer.

Termiskt beteende

Polyamid 6 har en smältpunkt runt 220°C, vilket placerar den bekvämt i intervallet för medeltemperatur teknisk plast. Dess värmeavböjningstemperatur (HDT) under en belastning på 1,8 MPa är cirka 55–65°C för ofyllda sorter, men denna ökar dramatiskt med glasfiberarmering — en 30 % glasfylld PA6 kan uppnå en HDT på 200°C eller högre . Detta gör förstärkt PA6 lämplig för biltillämpningar under motorhuven där värmeexponering är en daglig verklighet.

PA6 vs PA66: Hur de skiljer sig och när man ska välja var och en

Polyamid 6 och Polyamid 66 är de två kommersiellt viktigaste nylonkvaliteterna och de jämförs ofta. Även om de delar en liknande kemisk familj, spelar deras skillnader roll i verkliga tillämpningar.

För de flesta allmänna applikationer - konsumentvaror, icke-strukturella höljen, textilfibrer - är PA6 det föredragna valet på grund av dess lägre kostnad, bättre flöde under formsprutning och överlägsen ytestetik. För krävande fordons- eller industriapplikationer som kräver långvarig exponering för temperaturer över 150°C, har PA66 en fördel. Men med stabilisatorpaket och glasförstärkning kan PA6 konstrueras för att täcka mycket av detta prestandagap.

Vanliga kvaliteter och formuleringar av polyamid 6

Rå ofylld PA6 är bara baslinjen. Det kommersiella landskapet inkluderar dussintals modifierade kvaliteter konstruerade för specifika prestationsmål. Huvudkategorierna är:

Glasfiberförstärkt PA6

Tillsats av glasfibrer vid belastningar på 15 %, 30 % eller 50 % i vikt förvandlar PA6 till ett strukturellt material. En 30 % glasfylld PA6-kvalitet ger vanligtvis draghållfasthet 160–180 MPa och en böjmodul på 8 000–10 000 MPa - ungefär tre till fyra gånger styvheten hos det ofyllda bashartset. Denna förstärkta variant är ett standardval för konstruktionsfästen, motorkåpor, elhus och lastbärande clips i fordonsenheter.

Flamskyddande PA6

För elektriska och elektroniska applikationer innehåller flamskyddade (FR) kvaliteter av polyamid 6 halogenfria eller halogenerade tillsatser för att uppnå UL 94 V-0-klassificeringar vid specificerade väggtjocklekar, ofta så tunna som 0,4 mm. Dessa kvaliteter är kritiska för strömbrytarhus, reläbaser, kontaktkroppar och andra komponenter där antändningsrisken måste minimeras i enlighet med IEC 60695 och UL-standarder.

Impact-modifierad PA6

Gummihärdning via elastomera modifieringsmedel såsom EPDM eller maleinsyraanhydridympade polyolefiner förbättrar avsevärt slaghållfastheten vid låga temperaturer. Supertuffa PA6-kvaliteter kan uppnå Charpy-skårade slagvärden på 50–80 kJ/m² jämfört med standardkvaliteterna 5–8 kJ/m². Dessa formuleringar används i sportartiklar, verktygshöljen och stötfångare till fordon.

Värmestabiliserad PA6

Standard PA6 genomgår termisk oxidativ nedbrytning över 100°C i långtidsexponeringsscenarier. Värmestabiliserade kvaliteter innehåller kopparbaserade eller hindrade aminstabilisatorsystem för att förlänga kontinuerlig livslängd vid temperaturer på 120–130°C. Detta är relevant för luftintagsgrenrör, kylsystemkomponenter och andra delar nära värmealstrande fordonsundersystem.

Mineralfyllda och kolfiberkvaliteter

Mineralfyllmedel som talk eller wollastonit tillsätts för att förbättra dimensionsstabilitet, styvhet och ythårdhet till lägre kostnad jämfört med glasfibrer. Kolfiberförstärkt PA6 ger exceptionell specifik styvhet och specificeras alltmer i lätta strukturella tillämpningar inom flyg- och högpresterande sportutrustning, även om materialkostnaderna är avsevärt högre.

Hur PA6 bearbetas: Tillverkningsmetoder

Polyamid 6 är kompatibel med ett brett utbud av polymerbearbetningsmetoder, vilket avsevärt bidrar till dess kommersiella mångsidighet. Valet av bearbetningsmetod beror på avsedd produktgeometri och slutanvändningskrav.

Formsprutning

Formsprutning är den dominerande bearbetningsmetoden för PA6 i tekniska applikationer. Typiska smälttemperaturer sträcker sig från 240°C till 280°C , med formtemperaturer på 60–100°C som används för att kontrollera kristallinitet och ytfinish. Förtorkning är väsentlig: PA6-pellets måste torkas till en fukthalt under 0,2 % före bearbetning för att förhindra hydrolytisk nedbrytning under formningen, vilket orsakar molekylviktsförlust, ytdefekter (splay, ränder) och minskade mekaniska egenskaper. Torkning vid 80°C i 4–6 timmar i en avfuktande torktumlare är standardpraxis.

Extrudering

PA6 extruderas i stor utsträckning till profiler, rör, stavar, filmer och ark. Filmklassad PA6 används i stor utsträckning i livsmedelsförpackningar som ett barriärskikt, på grund av dess utmärkta syre- och arombarriäregenskaper. Co-extruderade flerskiktsfilmer som kombinerar PA6 med polyeten- eller polypropenskikt ger förpackningslösningar som balanserar flexibilitet, barriärprestanda och värmeförseglingsbarhet. PA6-film uppnår syreöverföringshastigheter på under 30 cc·mil/100 tum²·dag under torra förhållanden.

Smältspinning för fiberproduktion

Textilindustrin är beroende av smältspunna PA6-fibrer (Nylon 6-fibrer) för strumpor, sportkläder, badkläder, mattor och industrityger. Smältspinningsprocessen involverar extrudering av smält PA6 genom spinndysor, följt av dragning och texturering för att uppnå målvärden för seghet och töjning. Kommersiella PA6-filamentgarn uppvisar vanligtvis hållfastheter i intervallet 4–7 g/denier , vilket gör dem hållbara, nötningsbeständiga och motståndskraftiga under upprepad mekanisk påfrestning.

Formblåsning och rotationsgjutning

Specialiserade formblåsningskvaliteter av PA6 används för att producera bränsleledningar, vätskebehållare och ihåliga fordonskomponenter där kombinationen av kemisk beständighet och mekanisk integritet krävs. Rotationsgjutning med PA6-pulver appliceras i industriella behållare och specialhus, även om detta är mindre vanligt än för polyetenkvaliteter.

Viktiga tillämpningar av PA6 över branscher

Användningsområdet för Polyamid 6 är exceptionellt brett. Nedan är de primära industrierna och specifika slutanvändningstillämpningar där PA6 är ett standardmaterial eller föredraget material.

Fordonsindustrin

Fordonssektorn är den enskilt största konsumenten av PA6 av ingenjörskvalitet, och står för ungefär 35–40 % av total PA6-teknikplastförbrukning. Viktiga fordonskomponenter tillverkade av glasförstärkt eller värmestabiliserat PA6 inkluderar:

• Luftintagsgrenrör och resonatorer
• Motorkåpor och oljetråg (på utvalda plattformar)
• Kylsystemhus och termostathus
• Pedalfästen och kabelstyrningar
• Bränsleledningsanslutningar och vätskeledningar
• Strukturella klämmor, fästbussningar och dörrhandtagsmekanismer

Bilindustrins övergång till design av lättviktsfordon (för att förbättra bränsleeffektiviteten och minska CO₂-utsläppen) fortsätter att driva på att ersätta metallkomponenter med glasförstärkt PA6 – en trend som vanligtvis beskrivs som "metallersättning". Ett typiskt modernt fordon innehåller mellan 15 och 25 kg av polyamidmaterial, där PA6 och PA66 representerar majoriteten.

Elektriska och elektroniska (E&E) applikationer

FR-klassade och allmänna PA6 används ofta i elektriska komponenter på grund av deras kombination av mekanisk styrka, dimensionsstabilitet och elektriska isoleringsegenskaper. Ytresistiviteten för PA6 överstiger 10¹³ Ω , och dess dielektriska styrka är vanligtvis 14–16 kV/mm, vilket gör den väl lämpad för kontakthus, reläkapslingar, kretsbrytarbaser, kopplingsplintar och motorspolkärnor.

Textil- och fiberapplikationer

På volymbasis är fiber faktiskt den största tillämpningen av polyamid 6 globalt, och förbrukar ungefär 60–65 % av den totala PA6-produktionen. Nylon 6-fibrer förekommer i strumpor, underkläder, aktiva kläder, möbeltyger och mattor. PA6-fiberns enastående nötningsbeständighet och elastiska återhämtning gör den särskilt uppskattad i mattans fibrer, där den konkurrerar med PA66 och polyester.

Matförpackningar

PA6-film är ett nyckelmaterial i flexibla livsmedelsförpackningar, särskilt för vakuumförpackat kött, ost och processade livsmedel. Dess överlägsna barriäregenskaper jämfört med polyolefiner förhindrar syreinträngning som leder till oxidativ förstöring, vilket förlänger hållbarheten avsevärt. PA6-baserade förpackningsfilmer uppvisar också utmärkt punkteringsbeständighet och tål pastörisering och retortbearbetning vid temperaturer upp till 121°C.

Industri- och konsumentvaror

PA6 används flitigt i elverktygshöljen, sportutrustning (skidbindningar, klättringsbeslag, cykelkomponenter), industriella transportörkomponenter, växlar och bussningar, dragkedjor och kabelhanteringssystem och pneumatiska beslag. Dess kombination av seghet, slitstyrka och bearbetbarhet gör den till ett praktiskt val för både formsprutade massproduktionsdelar och bearbetade halvfabrikat.

Förstå fuktkänsligheten hos polyamid 6

Fukthantering är en av de praktiskt taget viktigaste aspekterna av att arbeta med PA6, och det påverkar både bearbetning och slutanvändningsprestanda. PA6 är hygroskopisk — den absorberar vatten från den omgivande miljön tills den når jämvikt med den omgivande relativa fuktigheten.

Vid 50 % relativ luftfuktighet och 23°C (typiskt konditionerat tillstånd enligt ISO 1110), absorberar PA6 ca. 2,5–3,0 viktprocent fukt . Vid full mättnad (nedsänkt i vatten) stiger detta till cirka 9–10 %. Dessa fuktnivåer påverkar direkt:

• Dimensionsstabilitet: PA6 uppvisar dimensionsförändringar (svällning) när fukthalten stiger, med linjär expansion på cirka 0,7–1,0 % per procent absorberad fukt. För precisionspassade komponenter måste detta tas med i toleransen.
• Draghållfasthet och modul: Båda minskar med fuktupptaget, eftersom vatten fungerar som ett mjukgörare genom att störa intermolekylär vätebindning.
• Slaghållfasthet: Förbättras när fukthalten ökar, på grund av ökad duktilitet. Konditionerad PA6 är avsevärt tuffare än DAM PA6 i slagtester vid låga temperaturer.
• Bearbetningskvalitet: Våta pellets som bearbetas utan tillräcklig torkning ger delar med ytdefekter, hålrum, reducerad molekylvikt och försämrade mekaniska egenskaper.

Ingenjörer som specificerar PA6 för strukturella applikationer bör alltid referera till konditionerade mekaniska data (vid förväntad fukthalt vid drift) snarare än värden i form av torrhet för att undvika att överskatta prestanda under drift.

Hållbarhet och återvinning av PA6

Hållbarhet är en allt mer kritisk dimension av materialvalet och Polyamid 6 har en mer gynnsam profil vid uttjänt livslängd än många andra tekniska plaster. PA6 kan återvinnas mekaniskt - omsmälta och bearbetas till nya delar - med viss försämring i molekylvikt och egenskaper, särskilt efter flera bearbetningscykler. Industriellt skrot och post-consumer PA6 från mattfibrer, fiskenät och textilavfall samlas in och återvinns i stor skala i flera program världen över.

Kemisk återvinning är särskilt fördelaktigt för PA6 jämfört med PA66. Eftersom PA6 är tillverkad av en enda monomer (kaprolaktam), kan den depolymeriseras tillbaka till ren kaprolaktam genom hydrolys eller glykolys, och den återvunna monomeren kan sedan repolymeriseras till PA6 av ny kvalitet. Denna återvinningsväg med slutna kretsar är redan i kommersiell drift - företag inklusive Aquafil producerar Econyl, en regenererad PA6-fiber gjord av avfall från efterkonsumtion som kasserade fiskenät och mattfibrer, med ett betydligt lägre koldioxidavtryck än nyproduktion.

Livscykelbedömningar indikerar att produktion av 1 kg jungfrulig PA6 kräver ungefär 120–130 MJ energi och genererar cirka 6–8 kg CO₂-ekvivalenta utsläpp. Återvunnen PA6 minskar dessa siffror med 50–80 % beroende på återvinningsväg, vilket gör den till en av de mer återvinningsbara tekniska polymererna ur kemisynpunkt.

Biobaserad kaprolaktam, som härrör från växtbaserade råvaror, är också under aktiv utveckling som en väg för att minska fossilbränsleberoendet för PA6-produktion, även om kommersiell skala för närvarande är begränsad.

Begränsningar och designöverväganden för PA6

Även om Polyamid 6 erbjuder en övertygande kombination av egenskaper, är den inte universellt lämplig för alla applikationer. Designers och ingenjörer bör vara medvetna om följande begränsningar:

• Fuktinducerad dimensionsförändring: Som diskuterats begränsar hygroskopisk svällning användning i snäva toleransenheter som utsätts för varierande luftfuktighet eller direkt nedsänkning i vatten utan korrekt designkompensation.
• UV-nedbrytning: Omodifierad PA6 bryts ned under långvarig UV-exponering, vilket leder till ytkritning, sprödhet och färgförändringar. UV-stabiliserade kvaliteter eller skyddande beläggningar krävs för utomhusapplikationer.
• Syra och stark baskänslighet: PA6 angrips av koncentrerade mineralsyror (HCl, H₂SO4) och starka alkalier, som hydrolyserar amidbindningen och orsakar kedjeklyvning. Tillämpningar som involverar sådana kemikalier kräver alternativa material.
• Krypa under ihållande belastning: Liksom alla semikristallina termoplaster uppvisar PA6 krypning (långsam deformation under konstant belastning), vilket måste beaktas i långsiktiga strukturella tillämpningar, särskilt vid förhöjda temperaturer eller i konditionerade tillstånd.
• Krympning och skevhet: PA6 har en relativt hög formkrympning (0,6–1,8 % för ofyllda kvaliteter och 0,3–0,7 % anisotropiskt för glasfyllda sorter), vilket kräver noggrann formdesign och processparameterkontroll för att minimera skevhet i plana eller asymmetriska delar.

För applikationer där dessa begränsningar är deal-breakers, inkluderar alternativen PA12 (lägre fuktabsorption), POM (bättre dimensionsstabilitet), PPS (överlägsen kemisk och termisk beständighet) eller PEEK (extrem prestanda men till betydligt högre kostnad).
