Är polyamid 6 kristallin eller amorf? PA6-struktur förklaras

Polyamid 6 är halvkristallin — inte helt kristallin, inte helt amorf

Polyamid 6 (PA6), allmänt känd som Nylon 6 eller polykaprolaktam, är en semikristallin termoplastisk polymer . Detta innebär att den samtidigt innehåller både kristallina domäner - regioner där molekylkedjorna är ordnade i ordnade, upprepande mönster - och amorfa domäner, där kedjepackningen förblir oordnad. Det är varken helt kristallint som en enkel saltkristall eller helt amorft som ett vanligt glas.

Denna tvåfasmikrostruktur är den grundläggande orsaken Polyamid 6 presterar som det gör. Den kristallina fraktionen ger den styrka och styvhet, medan den amorfa fraktionen bidrar med flexibilitet, slagtålighet och förmågan att absorbera små molekyler som vatten. Att förstå balansen mellan dessa två faser är avgörande för alla som designar delar, väljer material eller bearbetar PA6 i industriella eller tekniska sammanhang.

En vanlig missuppfattning är att PA6 antingen är "kristallin" eller "amorf" beroende på hur den bearbetas. I verkligheten skiftar andelen av varje fas med bearbetningsförhållanden, termisk historia och fukthalt — men båda faserna finns alltid till viss del i fast polyamid 6. Släckkyld PA6 kan ha ett kristallinitetsindex så lågt som några få procent, medan långsamt kylt eller glödgat material kan nå cirka 35 %. Ingen av ytterligheterna producerar ett material som är enbart den ena eller den andra fasen.

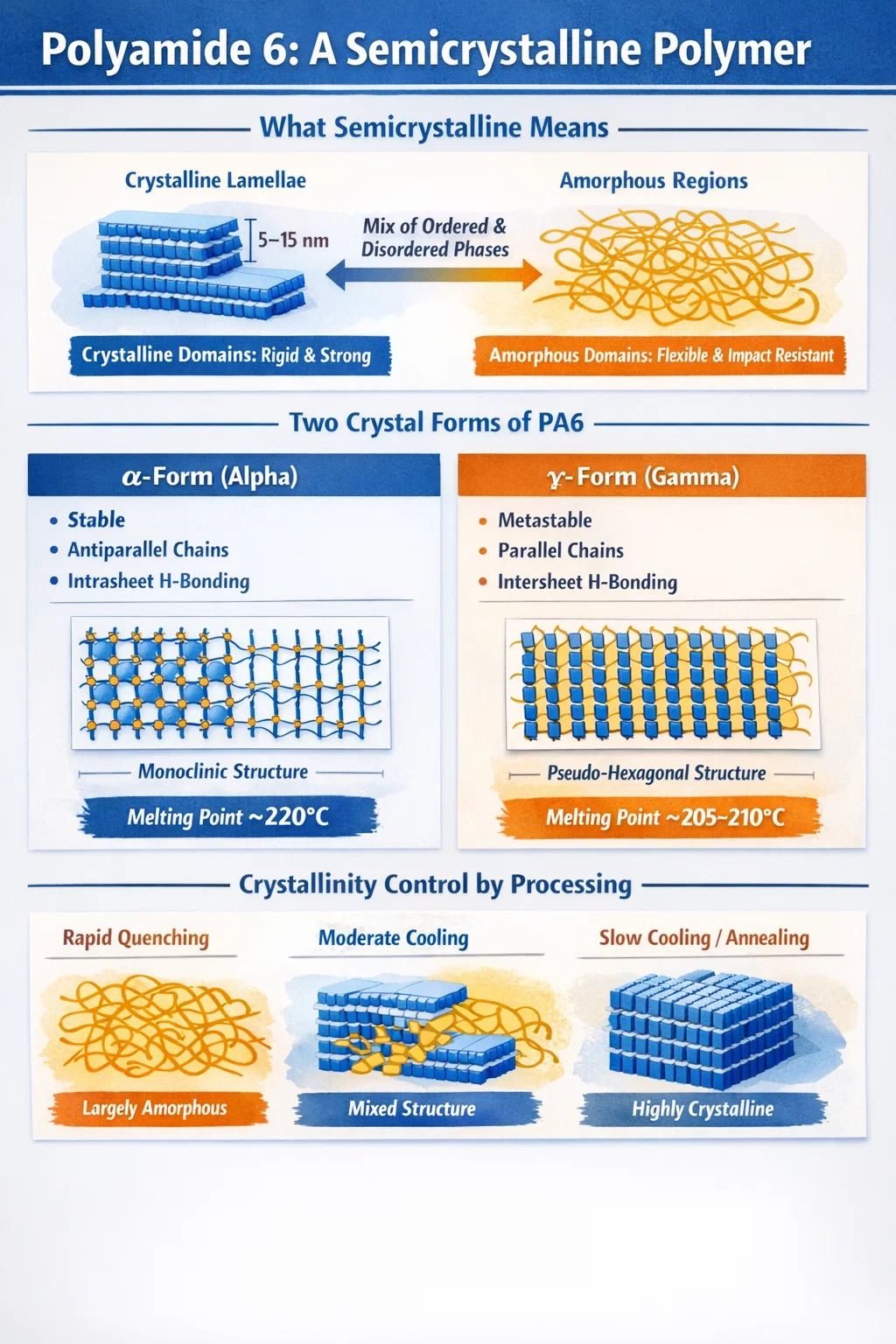

Vad halvkristallint faktiskt betyder i PA6-sammanhang

När polymerforskare beskriver ett material som semikristallint, hänvisar de till en specifik mikrostruktur på nanometerskala. I fast tillstånd organiseras Polyamid 6 i staplar av kristallina lameller - tunna, plattliknande ordnade regioner ungefär 5 till 15 nm tjocka - åtskilda av amorfa mellanskiktsregioner. Dessa lamellstaplar bildar större sfäriska överbyggnader som kallas sfäruliter, som kan observeras under polariserad ljusmikroskopi och är karakteristiska för smältkristalliserade semikristallina polymerer.

Drivkraften bakom kristallisering i PA6 är bildandet av intermolekylära vätebindningar mellan amidgrupperna (–CO–NH–) längs intilliggande polymerkedjor. Dessa bindningar, starkare än van der Waals-interaktioner men svagare än kovalenta bindningar, låser kedjor till parallella arrangemang och skapar den energiska fördelen som gör kristallisation termodynamiskt gynnsam. De långa, intrasslade kedjorna kan dock inte helt omorganiseras under stelningen. En betydande del förblir alltid instängd i oordnade konfigurationer och bildar den amorfa fasen.

Densitetsskillnaden mellan de två faserna återspeglar deras strukturella skillnad: den kristallina fasen av PA6 har en densitet av cirka 1,24 g/cm³, medan den amorfa fasen har en densitet av cirka 1,08 g/cm³ — ett gap på cirka 15 %. Att mäta bulkdensiteten för ett PA6-prov är därför en indirekt metod som används för att uppskatta dess kristallinitetsgrad, även om mer exakta tekniker som differentiell skanningskalorimetri (DSC) och vidvinkelröntgenspridning (WAXS) är standard i laboratoriepraxis.

Kritiskt är att de amorfa regionerna i PA6 inte alla är identiska. Forskare skiljer mellan en mobil amorf fraktion (MAF) - kedjor som är fria att genomgå kooperativ segmentrörelse över glasövergångstemperaturen - och en stel amorf fraktion (RAF). RAF består av kedjesegment som är geometriskt begränsade av sin närhet till kristallina lamellytor, vilket ger dem begränsad rörlighet även över bulkglasövergångstemperaturen. Närvaron av en betydande RAF i PA6 innebär att enkla tvåfasmodeller avsevärt underskattar materialets strukturella komplexitet.

De två huvudsakliga kristallformerna av polyamid 6: alfa och gamma

Polyamid 6 kristalliserar inte till en enda unik kristallstruktur. Den uppvisar kristallin polymorfism, vilket betyder att den kan bilda olika kristallstrukturer - kallade polymorfer - beroende på hur den bearbetas. De två primära polymorferna är alfa (α)-formen och gamma-formen (γ), var och en med distinkta atomarrangemang och mekaniska konsekvenser.

Alfa (α) Kristallform

α-formen är den termodynamiskt stabila polymorfen av polyamid 6. Den har en monoklin enhetscell i vilken intilliggande polymerkedjor löper antiparallellt med varandra. Vätebindning i α-form sker främst inom plana ark - så kallad intrasheet-vätebindning - vilket ger en välorganiserad, energimässigt gynnsam struktur. α-formen smälter vid ungefär 220°C och gynnas när PA6 kristalliseras under långsamma kylningsförhållanden (typiskt vid kylningshastigheter under ca 8°C per sekund) eller efter glödgning över 150°C. Dess högre grad av strukturell ordning motsvarar en högre Youngs modul jämfört med y-formen.

Gamma (y) Kristallform

γ-formen, ibland beskriven som pseudo-hexagonal eller en mesofas, är en metastabil polymorf som dominerar när PA6 bearbetas med snabbare kylningshastigheter (mellan ungefär 8°C/s och 100°C/s), såsom under smältspinning till fibrer eller formsprutning med kall form. I y-form löper kedjor parallella snarare än antiparallella, och vätebindning är till sin natur intersheet - sker mellan intilliggande vätebundna ark. y-formen fångas kinetiskt och kan omvandlas till a-formen vid glödgning eller exponering för varmt vatten. I nanokompositer av PA6/lera är y-formen också konsekvent gynnad på grund av den kärnbildande inverkan av lerplättar.

Vad denna polymorfism betyder i praktiken

För ingenjörer och processorer är kristallin polymorfism i PA6 inte ett abstrakt akademiskt koncept. En gjuten PA6-del tillverkad med en kall form och snabb cykeltid kommer att innehålla övervägande kristaller i γ-form, medan samma harts som gjuts med en varm form och långsam kylning kommer att innehålla mer α-form. De resulterande mekaniska egenskaperna - styvhet, utmattningsbeständighet, dimensionsstabilitet - kommer att skilja sig mätbart mellan dessa två delar även om de är gjorda av samma kvalitet av polyamid 6. Att kontrollera kylhastigheter och formtemperaturer är därför ett av de primära verktygen för att trimma mikrostrukturen hos färdiga PA6-delar.

Typiskt kristallinitetsområde för PA6 och varför det är relativt lågt

En aspekt av Polyamid 6:s mikrostruktur som förvånar många ingenjörer är hur låg dess kristallinitet faktiskt är jämfört med enklare kristalliserbara polymerer som polyeten. Smältkristalliserad PA6 uppnår typiskt en kristallinitetsindex på 35 % eller lägre , beroende på bearbetningsförhållanden och termisk historia. Detta innebär att även under de mest gynnsamma långsamma kylförhållandena förblir huvuddelen av materialet i volym amorft.

Orsaken till denna förvånansvärt låga kristallinitet ligger i kedjetopologin för PA6 i den stelnade smältan. Till skillnad från polyeten, som har relativt enkla, flexibla kedjor som kan effektivt vika intill igen, kännetecknas PA6-kedjor av starka vätebindningar mellan kedjorna som hindrar de kooperativa kedjerörelserna som behövs för effektiv kristallisering. Dessutom kan de långa, intrasslade polymerkedjorna inte snabbt omorganiseras från sina slumpmässiga spolkonfigurationer i smältan. En allmänt accepterad strukturell modell för smältkristalliserade polyamider beskriver kedjorna som att de bildar många långa, icke-angränsande återinträdesöglor tillsammans med interkristallina bindkedjor som förbinder olika kristallina lameller. Denna oordnade slingstruktur genererar naturligt ett tjockt amorft lager mellan kristallina lameller - i PA6 är det amorfa mellanskiktet vanligtvis ungefär dubbelt så tjockt som de kristallina lamellerna själva.

Som jämförelse kan kristalliniteten hos lösningsodlade PA6-enkristaller – där kedjorna har mycket mer tid och frihet att omorganisera – vara mycket högre, men detta är inte representativt för kommersiell PA6 i något praktiskt bearbetningsscenario. Äkta formsprutad, extruderad eller fiberspunnen PA6 innehåller alltid en betydande amorf fraktion.

Släckningskylning PA6 - till exempel att snabbt sänka ner ett just smält prov i isvatten - kan producera material med extremt låg kristallinitet, som närmar sig ett nästan helt amorft tillstånd. Denna kylda PA6 kan därefter genomgå kallkristallisation vid återuppvärmning över dess glastemperatur på cirka 50–55°C, och övergå från övervägande amorf till semikristallin. Detta beteende är lätt observerbart i DSC-experiment, där en kallkristallisationsexoterm uppträder under en uppvärmningsskanning av släckkyld PA6.

Hur bearbetningsförhållanden styr polyamidens kristallina struktur 6

Eftersom Polyamid 6 är semikristallin med en känslig och variabel mikrostruktur, bestämmer de förhållanden under vilka den bearbetas i hög grad egenskaperna hos den slutliga delen. Detta är en av de mest praktiskt viktiga aspekterna av att arbeta med PA6 som ingenjörsmaterial.

Kylhastighet

Kylhastigheten är den dominerande variabeln som styr både graden av kristallinitet och polymorffördelningen i formsprutad och extruderad PA6. Vid kylningshastigheter under ungefär 8°C per sekund är a-formen den dominerande kristallfasen. Mellan omkring 8°C/s och 100°C/s dominerar y-formen. Vid mycket höga kylningshastigheter - såsom de som uppnås vid snabb härdning - undertrycks kristallisationen till stor del och övervägande amorf PA6 erhålls. Vid praktisk formsprutning innehåller det yttre skalet på en gjuten del (som kyls snabbast mot den kalla formväggen) typiskt mer y-form eller amorft material, medan kärnan (som kyls långsammare) innehåller fler a-formade kristaller. Detta skapar en hud-kärna-morfologigradient över delens tvärsnitt.

Mögeltemperatur

Mögeltemperaturen har en direkt inverkan på kristalliniteten. Högre formtemperaturer (för PA6, typiskt 60–100°C) bromsar nedkylningen av delytan i förhållande till dess kärna, främjar större total kristallinitet och gynnar kristallutveckling i a-form. Lägre formtemperaturer minskar kristalliniteten men kan förenkla urtagningen av formen. En praktisk konsekvens är att PA6-delar med högre kristallinitet uppvisar bättre dimensionsstabilitet under drift - eftersom sekundär kristallisation som förekommer efter gjutning reduceras - men kan kräva längre cykeltider för att säkerställa adekvat kristallisation före utstötning.

Glödgning

Glödgning av polyamid 6 delar - att hålla dem vid förhöjd temperatur under smältpunkten, typiskt 140–180 °C - främjar omvandlingen av kristaller i γ-form till den mer stabila α-formen och ökar den totala graden av kristallinitet genom sekundär kristallisation. Glödgning tenderar också att förtjocka befintliga kristallina lameller och minska inre spänningar. Ingenjörer glödger ofta PA6-komponenter avsedda för högtemperaturservice eller applikationer där dimensionsstabilitet över tid är kritisk.

Fukthalt under bearbetning

Vatten spelar en dubbel roll i PA6-bearbetning. Under smältbearbetning fungerar fukt som ett mjukgörare som minskar smältviskositeten och - vid höga nivåer - kan orsaka hydrolytisk nedbrytning av kedjelängden. I fast tillstånd bryter absorberat vatten vätebindningar mellan kedjorna i den amorfa fasen, mjukgör dessa områden, minskar draghållfasthet och styvhet och sänker den effektiva glasövergångstemperaturen. Den kristallina fasen är i huvudsak ogenomtränglig för vatten - fuktabsorption sker helt och hållet genom de amorfa regionerna av PA6-strukturen. Det är därför mer kristallina PA6-kvaliteter absorberar mindre vatten och visar bättre dimensionsstabilitet under fuktiga förhållanden än mindre kristallina kvaliteter.

Viktiga termiska egenskaper kopplade till PA6:s semikristallina natur

Den semikristallina mikrostrukturen hos Polyamid 6 är direkt ansvarig för flera av dess viktigaste termiska egenskaper, som skiljer den skarpt från både helt amorfa polymerer och rent kristallina material.

• Smältpunkt: Eftersom PA6 har kristallina domäner har den en verklig smältpunkt - ungefär 220°C för α-formen. Helt amorfa polymerer smälter inte; de mjuknar bara gradvis. Den skarpa smältövergången för PA6 är en definierande egenskap hos ett semikristallint material och är anledningen till att PA6 kan smältbearbetas vid väldefinierade temperaturer.
• Glasövergångstemperatur (Tg): Den amorfa fasen av PA6 genomgår en glasövergång vid cirka 50–55°C i torrt tillstånd. Under denna temperatur fryses de amorfa kedjorna i ett glasartat tillstånd; ovanför den blir de gummiaktiga. Tg sjunker avsevärt i närvaro av absorberad fukt - ner till runt 0°C eller lägre vid full mättnad - eftersom vatten mjukgör de amorfa domänerna.
• Värmeavböjningstemperatur (HDT): PA6 bibehåller betydande styvhet upp till nära sin smältpunkt eftersom den kristallina fasen fungerar som ett fysiskt tvärbindningsnätverk över Tg. Detta står i kontrast till helt amorfa polymerer, som förlorar styvhet snabbt över deras Tg. HDT för oförstärkt PA6 under standardtestförhållanden är vanligtvis i intervallet 55–65°C; med glasfiberarmering stiger den till 200°C eller över.
• Brill övergång: PA6 genomgår också en solid state-övergång som kallas Brill-övergången vid cirka 160°C i obegränsat material. Ovanför denna temperatur övergår den monokliniska kristallen i a-form mot en fas med högre symmetri med mer oordnad vätebindning. Denna övergång har konsekvenser för bearbetningsfönstret och det termiska beteendet hos PA6 vid förhöjda driftstemperaturer.

Hur den semikristallina strukturen bestämmer den mekaniska prestandan hos PA6

Det mekaniska beteendet hos Polyamid 6 är en direkt konsekvens av dess tvåfasiga semikristallina mikrostruktur. Att förstå denna koppling hjälper till att förklara både dess styrkor och dess begränsningar i tekniska tillämpningar.

De kristallina lamellerna fungerar som fysiska tvärbindningar eller förstärkande domäner som ger styvhet och styrka. De amorfa kedjorna mellan och runt lamellerna, särskilt de interkristallina bindkedjorna som spänner mellan intilliggande lameller, bär påkänningar under deformation och bidrar till seghet och duktilitet. Denna arkitektur är ansvarig för det karakteristiska beteendet med dubbla utbyten som observerats vid dragprovning av PA6 vid rumstemperatur: ett initialt utbyte vid låga spänningar (ungefär 5–10%) associerat med deformation av de amorfa domänerna, följt av ett andra utbyte vid högre spänningar associerade med störningar av själva de kristallina lamellerna.

Högre kristallinitet i PA6 korrelerar i allmänhet med högre styvhet, högre draghållfasthet och bättre krypmotstånd, men till priset av minskad slaghållfasthet och brottöjning. PA6 med lägre kristallinitet - till exempel PA6 producerad med snabb kylning - tenderar att vara segare och mer seg. Denna avvägning är en klassisk egenskap hos semikristallina polymerer och ger PA6-kompounderare och processorer ett stort utrymme att justera egenskaper för specifika applikationer genom att justera kristalliniteten genom bearbetningsförhållanden eller kärnbildningsmedel.

Jämfört med sin nära släkting PA66 (Nylon 6,6) är PA6 något mindre kristallint under likvärdiga bearbetningsbetingelser. Detta ger PA6 en något lägre smältpunkt (~220°C mot ~260°C för PA66), bättre bearbetningsförmåga vid lägre temperaturer och något bättre slagprestanda, medan PA66 erbjuder marginellt bättre värmebeständighet och styvhet vid förhöjda temperaturer. Båda är semikristallina - skillnaden ligger i graden av kristallinitet och kristall perfektion snarare än i materialens grundläggande kristallina/amorfa natur.

Polyamid 6 vs. amorfa polyamider: en tydlig skillnad

Det är värt att göra en tydlig skillnad mellan polyamid 6 och den klass av material som kallas amorfa polyamider, eftersom båda tillhör polyamidfamiljen men har fundamentalt olika strukturer och egenskaper.

PA6 är, som diskuterats i denna artikel, en semikristallin polyamid. Däremot är amorfa polyamider - såsom PA 6I/6T-sampolymerer (sampolymerer av hexametylendiamin med isoftal- och tereftalsyror) - konstruerade för att förhindra kristallisering helt genom att inkorporera oregelbunden molekylstruktur, vanligtvis genom sampolymerisation med monomerer med olika geometri. Isoftalenheterna i PA 6I/6T, till exempel, introducerar veck i kedjan som förhindrar regelbunden packning och undertrycker all kristallin ordning, vilket ger ett helt amorft material.

De praktiska konsekvenserna av denna skillnad är betydande. Amorfa polyamider är transparenta (eftersom inga kristallina domäner existerar för att sprida ljus), har låg mögelkrympning och utmärkt dimensionsstabilitet. Emellertid saknar de den högtemperaturstyvhet som kristalliniteten i PA6 ger, och deras brukstemperatur begränsas av deras glasövergångstemperatur snarare än en smältpunkt. PA6, med sin semikristallina struktur, är ogenomskinlig eller genomskinlig, visar högre mögelkrympning och har en distinkt smältpunkt - men behåller styvhet och styrka långt över dess Tg på grund av den kristallina fasen.

Denna distinktion är viktig vid val av material. För tillämpningar som kräver optisk klarhet, snäva dimensionstoleranser och bred kemisk beständighet i miljöer med måttlig temperatur, kan amorfa polyamider vara att föredra. För konstruktionstekniska tillämpningar som kräver hög styvhet, slitstyrka och prestanda nära 200°C, är den semikristallina PA6 det lämpligaste valet.

Metoder som används för att mäta kristallinitet i PA6

Eftersom graden av kristallinitet i polyamid 6 varierar med bearbetningshistoriken och direkt påverkar egenskaperna, är det praktiskt viktigt att mäta den exakt. Flera analytiska tekniker används rutinmässigt för detta ändamål.

• Differentiell skanningskalorimetri (DSC): Den vanligaste metoden. Smältvärmet uppmätt under smältning av ett PA6-prov jämförs med det teoretiska smältvärmet för 100 % kristallint PA6 (ungefär 241 J/g för a-formen). Förhållandet ger kristallinitetsindexet. Komplikationer uppstår eftersom PA6 kan genomgå kallkristallisation eller polymorfa övergångar under DSC-uppvärmningsskanningen, vilket kräver noggrann analys.
• Vidvinkelröntgenspridning (WAXS): Ger direkt strukturell information om de närvarande kristallina faserna. Skarpa diffraktionstoppar motsvarar kristallina reflektioner; en bred halo motsvarar det amorfa bidraget. Integrering av de relativa intensiteterna möjliggör beräkning av kristallinitetsindex och identifiering av α vs. y-fasinnehåll.
• Densitetsmätning: Eftersom kristallint och amorft PA6 har signifikant olika densiteter (1,24 g/cm³ mot 1,08 g/cm³), ger mätning av densiteten för ett prov och tillämpning av en tvåfasblandningsregel en uppskattning av kristalliniteten. Detta är enkelt men mindre exakt än DSC eller WAXS.
• FTIR-spektroskopi: Infraröda absorptionsband associerade med specifika kristallina faser tillåter semikvantitativ analys. För PA6 används karakteristiska absorptionsband vid 974 cm~1, 1030 cm~1 och 1073 cm~1 för att särskilja och kvantifiera a- och y-kristallfasinnehållet.

Varje teknik har sina egna styrkor, begränsningar och antaganden. För rutinmässig kvalitetskontroll används DSC mest på grund av dess snabbhet och tillgänglighet. För detaljerad strukturell karakterisering - särskilt när de relativa proportionerna av α- och γ-faserna spelar roll - ger WAXS i kombination med DSC den mest kompletta bilden.

Praktiska konsekvenser för design, bearbetning och materialval

För ingenjörer och materialväljare har förståelsen av att Polyamid 6 är semikristallin - snarare än att bara märka den "kristallin" eller "amorf" - direkta och konkreta konsekvenser för hur komponenter ska utformas, bearbetas och användas.

Först fortsätter PA6-delar att kristallisera långsamt efter att de lämnat formen. Denna kristallisering efter formen orsakar dimensionsförändringar - vanligtvis krympning - som kan påverka delens passform och funktion. PA6-komponenter med hög precision kräver ofta kontrollerade glödgnings- eller konditioneringsprotokoll för att slutföra kristallisering i en kontrollerad miljö innan de sätts ihop. Utan detta steg kan dimensionsförskjutning under drift inträffa, särskilt under de första hundra timmarna av användning vid förhöjda temperaturer.

För det andra är fuktkonditionering av PA6-delar standardpraxis före testning av mekaniska egenskaper och före användning i många applikationer. Nygjuten, torr PA6 har egenskaper som skiljer sig mätbart från fuktkonditionerad PA6 eftersom absorberat vatten mjukgör den amorfa fasen. Publicerade egenskapsdatablad för PA6-kvaliteter rapporterar vanligtvis värden för både torr-som-gjuten (DAM) och fuktkonditionerad tillstånd (vanligtvis 50 % relativ fuktighetskonditionering) - och skillnaderna kan vara betydande. Slaghållfasthet och brottöjning ökar med fuktupptagningen, medan draghållfasthet, styvhet och hårdhet minskar.

För det tredje ändrar glasfiberförstärkning kristallisationsbeteendet hos PA6. Glasfibrer fungerar som heterogena kärnbildningsställen som påskyndar kristallisation och flyttar kristallisationstemperaturen till högre värden. Den resulterande PA6-matrisen i glasfyllda kompositer tenderar att vara mer mycket kristallin och finare strukturerad än ren PA6 under likvärdiga kylförhållanden, vilket bidrar till den förbättrade styvheten och dimensionsstabiliteten hos glasförstärkta polyamid 6-kvaliteter.

För det fjärde beror valet mellan PA6 och PA66 för en given applikation ofta på subtila skillnader i deras semikristallina strukturer. PA66, med sin mer symmetriska kedjestruktur och starkare benägenhet att kristallisera, uppnår något högre kristallinitet och har en smältpunkt ca 40°C högre än PA6. Detta gör PA66 bättre lämpad för applikationer vid temperaturer som närmar sig 200°C och över. PA6:s lägre bearbetningstemperatur, bättre ytfinish och enklare bearbetning (delvis på grund av lägre kristallisationshastighet och krympning) gör den att föredra för många precisionsformsprutade applikationer och för fiberproduktion.
